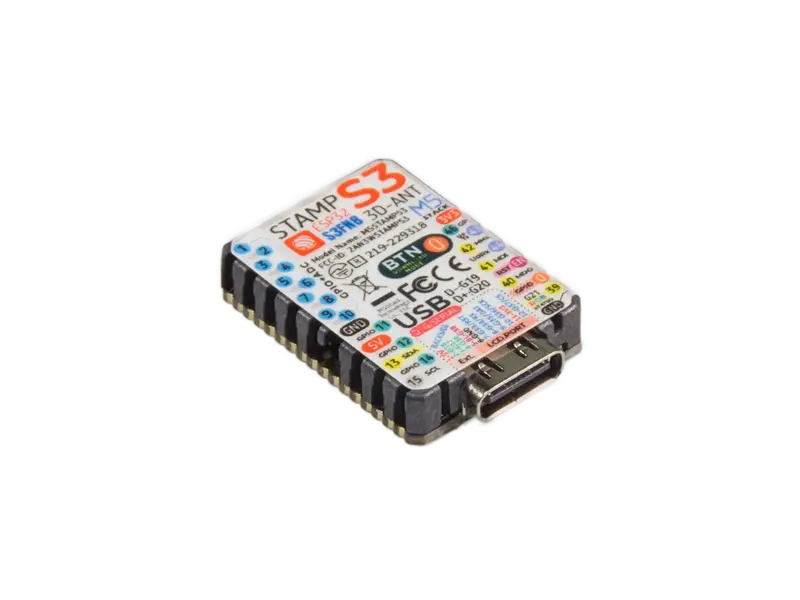

M5Stack M5Stamp ESP32S3 Module
STAMPS3 ist ein hochintegrierter eingebetteter Controller, der für IoT-Anwendungen entwickelt wurde. Es nutzt den Hauptsteuerchip Espressif ESP32-S3FN8 und verfügt über 8 MB SPI-Flash-Speicher. Angetrieben von einem leistungsstarken Xtensa 32-Bit LX7 Dual-Core-Prozessor liefert der STAMPS3 beeindruckende Rechenleistung mit einer Hauptfrequenz von bis zu 240 MHz. Dieses Modul wurde speziell für die Anforderungen von IoT-Projekten entwickelt, die eingebettete Hauptsteuermodule erfordern.
STAMPS3 ist mit einem integrierten hochintegrierten 5-V- bis 3,3-V-Schaltkreis ausgestattet, der eine stabile Stromversorgung für einen zuverlässigen Betrieb gewährleistet. Es verfügt über eine RGB-Statusanzeige und eine programmierbare Taste für verbesserte Benutzersteuerung und visuelles Feedback. Das Modul führt bequem 23 GPIOs am ESP32-S3 aus und ermöglicht so umfangreiche Erweiterungsmöglichkeiten. Der Zugriff auf die GPIOs erfolgt über Leitungen mit einem Abstand von 1,27 mm/2,54 mm und unterstützt verschiedene Verwendungsmethoden wie SMT, DIP-Reihe und Jumper-Draht-Verbindungen. STAMPS3 bietet einen kompakten Formfaktor und bietet starke Leistung, umfangreiche Erweiterungs-IO und geringen Stromverbrauch.
STAMPS3 ist die ideale Wahl für IoT-Anwendungsszenarien, die die Integration eingebetteter Controller erfordern. Durch sein kompaktes Volumen und seine leistungsstarken Funktionen eignet es sich für eine Vielzahl von Projekten und bietet zuverlässige Leistung und flexible Erweiterungsmöglichkeiten.
Technische Daten:
| Spezifikationen | Parameter |
|---|---|
| MCU | ESP32-S3FN8 Xtensa 32-bit LX7 dual-core processor |
| Flash | 8MB |
| DCDC | Highly integrated MUN3CAD01-SC |
| Input voltage | 5V |
| Interactive | Programmable physical buttons x 1, programmable RGB LED (WS2812B-2020) x 1 |
| Antenna type | 2.4G 3D antenna |
| Module resource interface | Touch sensor, SD/SDIO/MMC master controller, SPI, SDIO/SPI slave controller, EMAC, motor PWM, LED PWM, UART, I2C, I2S, GPIO, pulse counter |
| IO interface x23 | G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46 |
| Connection method | SMT/DIP (pitch 2.54mm and 1.27mm)/Jump Wire |
| IO interface spacing | 2.54mm |
| lcd interface spacing | 0.5mm@12pin or 8pin |
| Operating temperature | 0°C to 40°C |
| Product Size | 26mm × 18mm × 4.6mm |
| Package Size | 136mm × 92mm × 13mm |
| Product Weight | 3.2g |
| Package Weight | 7.5g |
Lieferumfang:
- M5Stamp C3 Mate:
- 1 x M5Stamp S3
- 1 x Heat Resistant Sticker
- 1 x 2.54-9P header
- 1 x 2.54-6P header
- 1 x HY2.0-4P terminal
- 1 x M2 Hex Key
