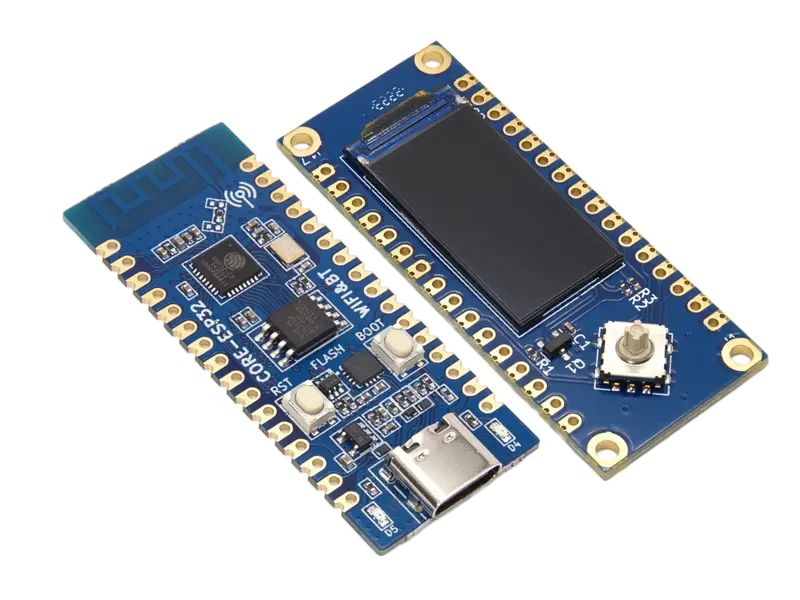

LuatOS ESP32 C3 Developer Board / Display Air101

LuatOS ESP32 C3 Developer Board & Luatos Display Air101

Das ESP32C3-CORE Entwicklungsboard basiert auf dem leistungsfähigen ESP32-C3 Mikrocontroller von Espressif Systems. Mit seinen kompakten Abmessungen von 21 mm × 51 mm und den praktischen Stempelloch-Anschlüssen eignet es sich hervorragend für eine Vielzahl von Anwendungen, insbesondere im Bereich IoT, tragbare Elektronik und mobile Geräte.

Hauptmerkmale:

• Kompaktes Design: Mit nur 21 mm × 51 mm Größe passt das Board auch in platzkritische Anwendungen.
• Vielseitige Schnittstellen: Unterstützt UART, GPIO, SPI, I²C, ADC und PWM, was flexible Einsatzmöglichkeiten ermöglicht.
• Erweiterbarer Speicher: Onboard 4 MB SPI-Flash, erweiterbar auf bis zu 16 MB für größere Anwendungen.
• Wi-Fi und Bluetooth 5 (LE): Integrierte drahtlose Kommunikation für vielseitige Konnektivität.

Es kann sowohl als eigenständiges System als auch als Peripheriegerät für eine Haupt-MCU fungieren und bietet dabei Wi-Fi- und Bluetooth-Funktionen über SPI/SDIO- oder I2C/UART-Schnittstellen.

Technische Daten:

• Dimension length and width 21mm*51mm
• 1 SPI FLASH, onboard 4MB, support the highest 16MB
• 2 UART interface, UART0 ~ UART1, where the download port is UART0
• 5 12-bit ADC, highest sampling rate 100KSPS
• 1 Low-speed SPI interface, support master mode
• 1 Road IIC controller
• 4 PWM interface, can use any GPIO
• GPIO 15 external pins, reusable
• 2 Road patch LED indicator
• 1 Road reset button 1 road BOOT button
• 1 Road USB to TTL download debugging port
• 2.4G PCB onboard antenna

Lieferumfang:

• 1x LuatOS ESP32 C3 oder Luat OS Display (je nach Wahl)
• 2x Headerpin
